Jeśli realizują Państwo dom z grubą termoizolacją, budynek o podwyższonym standardzie energetycznym lub planują duże przeszklenia, ciepłe belki do montażu okien są właściwym sposobem podparcia stolarki. Pozwalają wysunąć ramę w strefę izolacji termicznej, ograniczyć mostek cieplny na styku muru i okna, poprawić szczelność połączenia i zmniejszyć straty ciepła w sezonie grzewczym.
Ciepła belka montażowa nie pełni wyłącznie funkcji izolacyjnej. Zastępuje także tradycyjne podparcie z zaprawy lub betonu, dzięki czemu dolna strefa okna nie tworzy chłodnego pasa, a montaż okien w warstwie ocieplenia pozostaje stabilny i powtarzalny. Tę samą zasadę stosuje się przy podwalinach pod drzwi zewnętrzne i progi przesuwne.

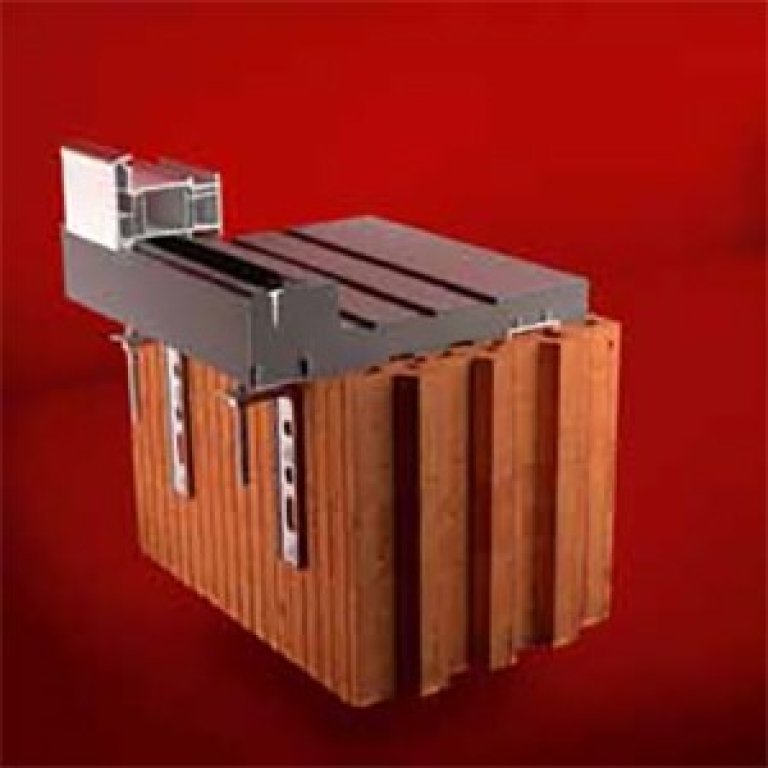

Ciepła belka montażowa łączy podparcie okna z izolacją
Ciepłe belki pełnią jednocześnie funkcję elementu nośnego i termoizolacyjnego. Najczęściej wykonuje się je ze specjalnie przygotowanego polistyrenu, takiego jak klinaryt lub EPS o podwyższonej gęstości, czyli z twardszego polistyrenu, a przy większych obciążeniach także z materiałów typu purenit. Niska wartość współczynnika przewodzenia ciepła materiału oznacza mniejsze straty ciepła pod ramą i ułatwia zachowanie ciągłości ocieplenia wokół ościeża.
Montaż w warstwie ocieplenia daje lepszy efekt niż tradycyjne podparcie
Tradycyjna wylewka lub próg z zaprawy dobrze przenosi obciążenia, ale słabo izoluje. Ciepła belka oddziela ramę od chłodnego muru, stabilizuje temperaturę w dolnej strefie okna i ułatwia uzyskanie lepszej izolacyjności akustycznej. W praktyce inwestor zyskuje:
- ciągłość izolacji pod ramą i w narożach ościeża,
- stabilne podparcie dla okien, drzwi i konstrukcji przesuwnych,
- krótszy czas prac bez wykonywania mokrych wylewek pod oknem,
- łatwiejsze uszczelnienie złącza taśmami i masami.
Belka podokienna może być frezowana zgodnie z kształtem profilu, co poprawia oparcie ramy i ogranicza ryzyko szczelin na styku. Dokładne dopasowanie przyspiesza montaż, bo ekipa nie musi korygować poziomu dodatkowymi warstwami zaprawy.
Kiedy ciepłe belki do montażu okien dają największy efekt?
Ciepła belka montażowa daje najwięcej tam, gdzie liczy się bilans energetyczny całej przegrody. Budownictwo energooszczędne i pasywne, grube warstwy izolacji elewacyjnej, duża stolarka okienna oraz drzwi HS, czyli duże systemy przesuwne, wymagają rozwiązania, które łączy nośność z izolacją. Ciepłe belki dobrze sprawdzają się także przy modernizacjach, gdy planują Państwo poprawę połączenia okna z murem bez wykonywania mokrych warstw pod ramą.
Sygnały, że strefa podokienna wymaga lepszego rozwiązania
Strefa podokienna zwykle pokazuje jakość montażu szybciej niż samo skrzydło. Chłodniejszy pas przy progu, lokalne przewiewy, zawilgocenie naroży, pęknięcia przy parapecie albo wyraźniej słyszalny hałas z zewnątrz wskazują, że złącze nie ma właściwej izolacji lub szczelności powietrznej. Takie objawy nie muszą oznaczać wady okna, lecz często świadczą o braku właściwego podparcia i uszczelnienia.
Dobór belki zależy od ciężaru stolarki i przekroju ściany
Dobór belki zaczyna się od ciężaru konstrukcji i planowanego wysunięcia ramy poza lico muru. Przy doborze nośności elementu trzeba uwzględnić grubość ocieplenia, rodzaj ściany oraz geometrię profilu, bo przy cięższych przeszkleniach sama belka bywa uzupełniana przez konsolę montażową lub wspornik stalowy. Jeżeli chcą Państwo dobrać rozwiązanie do konkretnego przekroju ściany, prosimy o przesłanie projektu i zestawienia stolarki.
Przy doborze sprawdzamy:
- masę ramy, skrzydeł i pakietu szybowego,
- grubość ocieplenia oraz wymagany wysięg elementu,
- rodzaj podłoża i sposób przeniesienia obciążeń do muru,
- układ uszczelnień przy parapecie, ościeżu i progu.
Montaż okien w warstwie ocieplenia wymaga właściwej kolejności prac
Montaż okien w warstwie ocieplenia nie wymaga skomplikowanych maszyn, lecz dokładności i materiałów systemowych. Równe podłoże oraz pełne przyleganie belki decydują o trwałości całego układu. Styk ramy z belką i murem powinien tworzyć szczelne, trójwarstwowe złącze.
Na budowie wykonuje się kolejno:
- oczyszczenie i wyrównanie podłoża, aby belka przylegała całą powierzchnią,
- przyklejenie oraz wypoziomowanie belki lub podwaliny przy użyciu właściwego kleju,
- uzupełnienie podparcia konsolami, gdy ciężar stolarki lub wysięg tego wymaga,
- osadzenie ramy i jej mechaniczne zamocowanie zgodnie z rozstawem mocowań,
- wypełnienie warstwy środkowej materiałem izolacyjnym, najczęściej pianką, oraz zamknięcie złącza od wewnątrz taśmą paroszczelną, a od zewnątrz taśmą paroprzepuszczalną,
- doszczelnienie miejsc styku z belką elastycznym uszczelniaczem hybrydowym.
Parametry techniczne decydują o trwałości całego złącza
Dobra belka musi jednocześnie izolować i przenosić obciążenia użytkowe. Liczy się niski współczynnik przewodzenia ciepła, odporność na ściskanie, stabilność wymiarowa, mała chłonność wody oraz odporność na warunki atmosferyczne i promieniowanie UV. Dokumentacja techniczna, badania nośności i kompatybilność z taśmami oraz klejami są ważniejsze niż sama nazwa materiału.
Przy większych konstrukcjach liczy się także odporność na długotrwałe obciążenie, aby belka nie odkształcała się pod progiem po kilku sezonach. Tylko wtedy szczelina montażowa zachowuje projektowaną geometrię. Ma to znaczenie przy ciężkich drzwiach przesuwnych.
Systemowe rozwiązanie upraszcza odbiór prac
System składający się z belki, odpowiednich mocowań i kompletnego uszczelnienia daje powtarzalny efekt na budowie. Zyskują Państwo stabilne podparcie, lepszą szczelność powietrzną i większą pewność, że parametry zaprojektowane dla przegrody zostaną utrzymane po montażu. Zapraszamy do kontaktu w sprawie doboru ciepłej belki montażowej, podwaliny do drzwi lub zestawu materiałów do ciepłego montażu.
Najważniejsze korzyści ciepłych belek montażowych
- ograniczenie mostków cieplnych dzięki wysunięciu okna w warstwę ocieplenia i zachowaniu ciągłości izolacji pod ramą,
- stabilne podparcie okien, drzwi zewnętrznych i dużych systemów przesuwnych bez zimnej wylewki z zaprawy lub betonu,
- sprawniejszy montaż dzięki frezowanym belkom, które ułatwiają poziomowanie ramy i uszczelnienie złącza,
- możliwość dobrania belki do ciężaru stolarki, grubości ocieplenia, rodzaju ściany i wymaganego wysięgu, co pomaga zachować nośność całego układu,
- ułatwienie montażu warstwowego z taśmami i izolacją, co poprawia szczelność powietrzną, ogranicza przewiewy i zmniejsza ryzyko zawilgocenia naroży.
